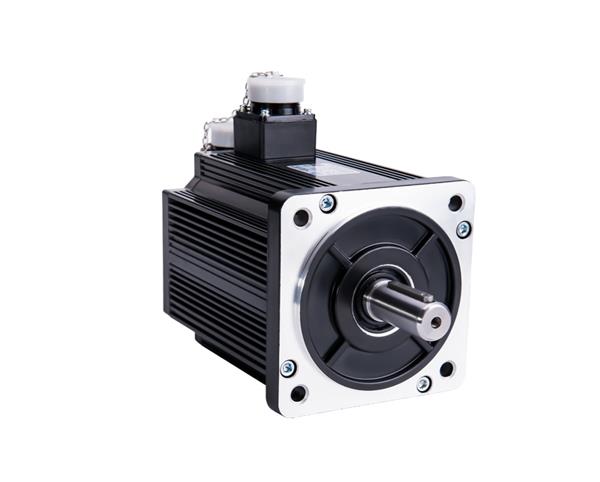

Khoom Taw qhia: AC Servo Tsav hauv 130mm Flange dav siv nrog servo tsav
EC-M series cov hluav taws xob loj uas tsis muaj qhov cub tawg AC servo motors muab cov ntawv thov nrog lub zog loj kom ua tau lub peev xwm ceev thiab muab tso rau qhov chaw nrawm dua. Lawv muaj nyob rau hauv metric thav duab ntau thiab tsawg los ntawm 60 hli txog 180 hli (servo lub zog hluav taws xob muaj ntau yog 100W - 5.5KW). Cov qauv hom kev xaiv muaj qauv cabling kev xaiv rau kev sib txuas ncaj qha rau ECON tsav
Xaiv Khoom thiab Lus Cim:
Qauv | EC-130M100CC | EC-130M130CC | EC-130M150CC | EC-130M200CC | EC-130M100A | ||||||||||||||||||||||||
Fais fab (W) | 1000 | 1300 | 1500 | Xyoo 2000 | 1000 | ||||||||||||||||||||||||
Voltage Rated (V) | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||||||||
Nyob Tam Sim No (A) | 4 | 5 | 6 | 7,5 | 4.5 | ||||||||||||||||||||||||
Cov Rated Ceev (RPM) | 2500 | 2500 | 2500 | 2500 | 1000 | ||||||||||||||||||||||||
Tuav Torque (Nm) | 4 | 5 | 6 | 7.7 | 10 | ||||||||||||||||||||||||
Ncov Torque (Nm) | 12. 12s | 15 15 | 18 18 | 22 | 20 20 | ||||||||||||||||||||||||
Voltage qhov tsis tu ncua (V / 1000 * RPM) | 72 | 68 | 65 | 68 | 140 | ||||||||||||||||||||||||
Torque Coefficient (Nm / A) | 1 | 1 | 1 | 1,03 | 2.2 | ||||||||||||||||||||||||
Rotor inertia (kg.㎡) | 0.85x10-³ | 1.06x10-³ | 1.26x10-³ | 1.53x10-³ | 1.94x10-³ | ||||||||||||||||||||||||
Kab-Kab Tawm (Q) | 2.76 | 1.84 | 1.21 | 1,01 | 2.7 | ||||||||||||||||||||||||
Kab-Kab Kev Nyuaj Siab (mH) | 6.42 | 4.9 | 3.87 | 2.94 | 8,8 | ||||||||||||||||||||||||
Lub sijhawm hluav taws xob-tas mus li (Ms) | 2.32 | 2.66 | 3.26 | 3.8 | 3.26 | ||||||||||||||||||||||||
Ceeb thawj (kg) | 6.2 | 6.6 | 7.4 | 8.3 | 10,2 | ||||||||||||||||||||||||
Saib tus naj npawb kab (PPR) | 2500 | ||||||||||||||||||||||||||||
Kev rho tawm chav kawm | Chav F | ||||||||||||||||||||||||||||
Chav Kawm Kev Nyab Xeeb | IP65 | ||||||||||||||||||||||||||||
Siv Ib puag ncig | Kev ntsuas kub: -20 ℃ ~ + 40 ℃, Vaum Hauv qab 90% RH Tsis muaj dej paug | ||||||||||||||||||||||||||||
Lub cev muaj zog fais fab Plug | Hlau txhuas | U V | V PE | W 3 | PE 1 | ||||||||||||||||||||||||
Pin TSIS TAU. | 2 | 3 | 4 | 1 | |||||||||||||||||||||||||
Encoder Plug | Hlau txhuas | 5V | 0V | A + | B + | Z + | A- | B- | Z- | U + | V + | W + | U- | V- | W- | PE | |||||||||||||
Pin TSIS TAU. | 2 | 3 | 4 | 5 | 6 | 7. Peb muaj 7 | 8. 8 | 9. 9 | 10 | 11. 11 | 12. 12s | 13. 13 | 14 14 | 15 15 | 1 | ||||||||||||||
Qauv | EC-130M150B | EC-130M260CC | EC-130M230B | EC-130M380CC | |||||||||||||||||||||||||
Fais fab (W) | 1500 | 2600 | 2300 | 3800 | |||||||||||||||||||||||||
Voltage Rated (V) | 220 | 220 | 220 | 220 | |||||||||||||||||||||||||
Nyob Tam Sim No (A) | 6 | 10 | 9,5 | 13,5 | |||||||||||||||||||||||||
Cov Rated Ceev (RPM) | 1500 | 2500 | 1500 | 2500 | |||||||||||||||||||||||||
Tuav Torque (Nm) | 10 | 10 | 15 15 | 15 15 | |||||||||||||||||||||||||
Ncov Torque (Nm) | 25. 25 | 25. 25 | 30. 30 | 30. 30 | |||||||||||||||||||||||||
Voltage qhov tsis tu ncua (V / 1000 * RPM) | 103 | 70 | 114 | 67 | |||||||||||||||||||||||||
Torque Coefficient (Nm / A) | 1.67 | 1 | 1.58 | 1.11 | |||||||||||||||||||||||||
Rotor inertia (kg.㎡) | 1.94x10-³ | 1.94x10-³ | 2.77x10-³ | 2.77x10-³ | |||||||||||||||||||||||||
Kab-Kab Tawm (Q) | 1.5 | 0.73 | 1.1 | 0.49 | |||||||||||||||||||||||||
Kab-Kab Kev Nyuaj Siab (mH) | 4.37 | 2.45 | 4.45 | 1.68 | |||||||||||||||||||||||||
Lub sijhawm hluav taws xob-tas mus li (Ms) | 2.91 | 3.36 | 4.05 | 3.43 | |||||||||||||||||||||||||
Ceeb thawj (kg) | 10,2 | 9,8 | 12,6 | 11,7 | |||||||||||||||||||||||||
Saib tus naj npawb kab (PPR) | 2500 | ||||||||||||||||||||||||||||
Kev rho tawm chav kawm | Chav F | ||||||||||||||||||||||||||||
Chav Kawm Kev Nyab Xeeb | IP65 | ||||||||||||||||||||||||||||
Siv Ib puag ncig | Kev ntsuas kub: -20 ℃ ~ + 40 ℃, Vaum Hauv qab 90% RH Tsis muaj dej paug | ||||||||||||||||||||||||||||
Lub cev muaj zog fais fab Plug | Hlau txhuas | U V | V PE | W 3 | PE 1 | ||||||||||||||||||||||||
Pin TSIS TAU. | 2 | 3 | 4 | 1 | |||||||||||||||||||||||||
Encoder Plug | Hlau txhuas | 5V | 0V | A + | B + | Z + | A- | B- | Z- | U + | V + | W + | U- | V- | W- | PE | |||||||||||||
Pin TSIS TAU. | 2 | 3 | 4 | 5 | 6 | 7. Peb muaj 7 | 8. 8 | 9. 9 | 10 | 11. 11 | 12. 12s | 13. 13 | 14 14 | 15 15 | 1 | ||||||||||||||
Khoom Installation:
1: Kev teeb tsa / cov khoom siv sib cais ua ke txuas rau lub cev muaj zog lub ntsej muag kawg, tsis txhob tsoo lub zog sib tsoo kom tiv thaiv lwm sab ntawm lub cev muaj zog ncej encoder tau muab tua tsis zoo.
2: Siv zog ua kom zoo tshaj plaws ntawm nws tus ncej txhawm rau tiv thaiv kev co thiab ua rau muaj kev puas tsuaj.

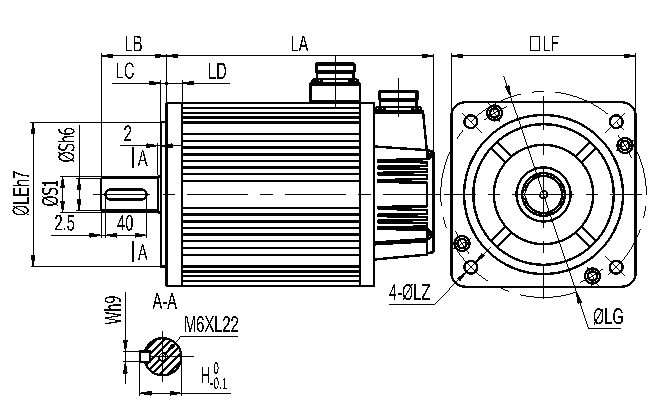

Khoom Qhov Loj: AC Servo Lub Cev Muaj Zog hauv 130mm Flange dav siv nrog servo tsav
EC-130M100CC | EC-130M130CC | EC-130M150CC | EC-130M200CC | EC-130M100A | EC-130M150B | EC-130M260CC | EC-130M230B | EC-130M380CC | ||
Sib phim tsav | ECN-GA3210B | ECN-GA3210B | ECN-GA3210BF | ECN-GA3210BF | ECN-GA3210B | ECN-GA3210BF | ECN-GA3220B | ECN-GA3220B | ECN-GA3230B | |
LA | 166 | 171 | 179 | Xyoo 192 | 213 | 209 | 241 | 231 | ||
LB | 57 | 57 | 57 | 57 | 57 | 57 | ||||
LC | 5 | 5 | 5 | 5 | 5 | 5 | ||||
LD | 14 14 | 14 14 | 14 14 | 14 14 | 14 14 | 14 14 | ||||
LE | 110 | 110 | 110 | 110 | 110 | 110 | ||||
LF | 130 | 130 | 130 | 130 | 130 | 130 | ||||
LG | 145 | 145 | 145 | 145 | 145 | 145 | ||||
LZ | 9. 9 | 9. 9 | 9. 9 | 9. 9 | 9. 9 | 9. 9 | ||||
Qha | 22 | 22 | 22 | 22 | 22 | 22 | ||||
S1 | 24,8 | 24,8 | 24,8 | 24,8 | 24,8 | 24,8 | ||||
H | 24,5 | 24,5 | 24,5 | 24,5 | 24,5 | 24,5 | ||||
W | 6 | 6 | 6 | 6 | 6 | 6 | ||||
Cable rau kev xaiv | (Mem tes cable) Tswj kav rau tus tsav tsheb | 3-10M rau kev xaiv | ||||||||
(Encoder cable) Encoder rau tsav | ||||||||||
(Lub fais fab cable) Tsav rau cov tsav tsheb | ||||||||||
Qhov kev pabcuam cov khoom:
ECON muab kev pabcuam technical los ntawm pib kom txog thaum kawg, thiab yuav muab kev tiv thaiv ib xyoos. Txhua qhov teeb meem, tuaj yeem xa e-mail rau peb tus kws tshaj lij tshuab thiab kev muag khoom, lossis sib tham ncaj qha ntawm peb lub vev xaib.
Them nyiaj thiab xa tawm:
ECON txhawb T / T, Paypal, Western Union kom them nyiaj. Peb tuaj yeem npaj nthuav qhia, huab cua thiab hiav txwv cov zaub mov xa tuaj, peb muaj cov kws tshaj lij tuaj yeem nrog logistic.
Cov lus pom zoo:
General AC Servo tsav tuaj yeem siv nrog AC servo lub cev muaj zog los ntawm 100W ~ 3.8KW
